CS616 土壤水分電導率溫度傳感器美國Campbell

更新時間:2025-03-13

瀏覽量:2340

品牌：美國Campbell
型號：CS616
描述：CS616測量從 0% 到水飽和的體積含水量。探頭輸出百萬赫茲的振蕩頻率，按比例下降，容易被Campbell Scientific數據采集器所讀取。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

CS616 土壤水分電導率溫度傳感器描述：

用戶手冊  數據表

CS616測量從 0% 到水飽和的體積含水量。探頭輸出百萬赫茲的振蕩頻率，按比例下降，容易被Campbell Scientific數據采集器所讀取。

技術說明

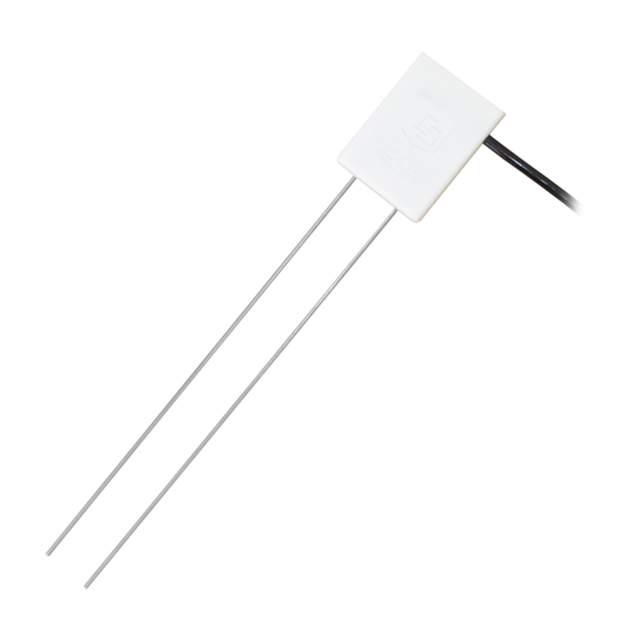

CS616含有連接到測量電子單元的2根30 cm長的不銹鋼探針。電路板用環氧樹脂封裝，連接到電路板的4芯帶屏蔽線纜給探頭提供電源、激活測量以及監測輸出信號。

CS616采用時域反射技術測量多孔介質（例如土壤）的體積含水量。類似TDR100的時域反射主機（測線器）對于CS616并不需要。CS616生成電磁脈沖，消逝行程時間和脈沖反射繼而被測量，用于計算土壤體積含水量。

沿CS616平行探針傳輸?shù)男盘柋煌寥廊芤褐械淖杂呻x子和土壤礦物成分的導電組分所消弱。在大多數應用中，該衰減并不足以影響CS616對土壤含水量變化的響應。CS616的響應曲線較好地被標準校準所描述。不過，在較大電導率的土壤、壓實土、或較高粘土礦物含量的土壤中，應該特定土壤調整校準曲線。在CS616說明書提供了做這些校準調整的指導。

優勢與特點

與大多數Campbell Scientific數據記錄器兼容

高精度

快速響應時間

設計用于長期無人值守的含水量監測

與AM16/32系列多路復用器兼容，允許測量多個傳感器

探桿可以從表面插入，也可以以任何方向埋入表面。

CS616 土壤水分電導率溫度傳感器規格：

測量結果	多孔介質（如土壤）的體積含水量（VWC）
測量范圍	0% 至飽和
含水量精度	±2.5% VWC（使用標準校準，體積 EC 為 ≤ 0.5 dS ^m-1，堆積密度為 ≤ 1.55 g ^cm-3，測量范圍為 0% 至 50% VWC）
所需設備	測量系統
土壤適宜性	長桿和低頻率非常適合低電導率（< 2 dS/m）。
棒	不可更換
傳感器	不可互換
工作溫度范圍	0° 至 +70°C
探頭到探頭的可變性	干燥土壤中 ±0.5% VWC，典型飽和土壤中 ±1.5% VWC
精度	優于 0.1% VWC
分辨率	0.1% VWC
輸出	±0.7 V 方波（頻率取決于含水量）
電流消耗	65 mA @ 12 Vdc（啟用時） 45 μA（靜態典型值）
電源電壓	最低 5 Vdc;最大 18 Vdc
使能電壓	最低 4 Vdc;最大 18 Vdc
電磁	符合CE標準（滿足EN61326靜電放電保護要求。
桿間距	32毫米（1.3英寸）
桿徑	3.2 毫米（0.13 英寸）
桿長	300毫米（11.8英寸）
探頭尺寸	85 x 63 x 18 毫米（3.3 x 2.5 x 0.7 英寸）
電纜重量	每米 35 克（每英尺 0.38 盎司）
重量	280 克（9.9 盎司），不含電纜
