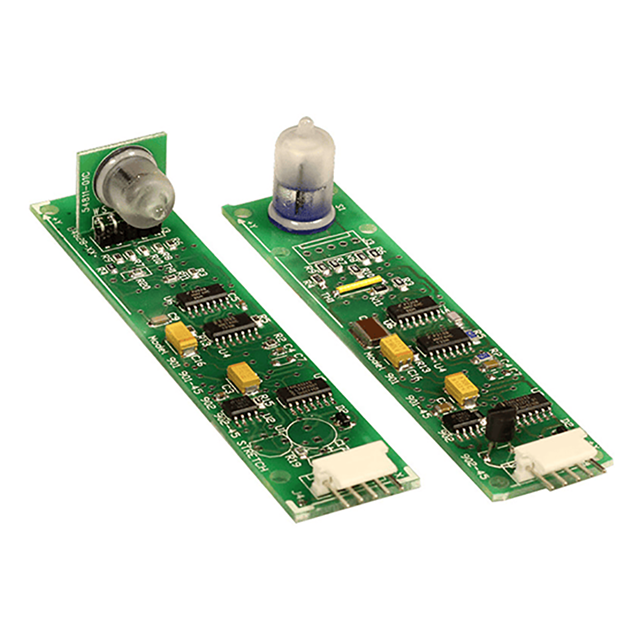

美國Jewell 901 & 902單軸及雙軸傾斜計

更新時間:2026-01-23

瀏覽量:633

品牌：美國Jewell
型號：901 & 902
描述：901型號（水平）和902（垂直）單軸及雙軸傾斜計能夠精確測量角度位置，性能與900型號相同，但設計較窄，適合空間有限的環境。有高增益、標準和廣角版本，每種版本的角度范圍都不同。A901和A902（雙...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Jewell 901 & 902單軸及雙軸傾斜計描述：

數據表  Tulip數據表  輪廓圖

901型號（水平）和902（垂直）單軸及雙軸傾斜計能夠精確測量角度位置，性能與900型號相同，但設計較窄，適合空間有限的環境。有高增益、標準和廣角版本，每種版本的角度范圍都不同。A901和A902（雙軸）使用高電壓輸出，使信號能夠通過長電纜傳輸。C901和C902——也稱為“郁金香”（單軸線）采用環路供電，因此可以使用經濟實惠的兩線對進行測量。這些尺寸方便、成本低廉的設備可完美安裝在水下壓力殼體、測井工具、鉆井設備及許多其他設備中。

產品規格

	高增益	標準型	廣角型
角度范圍（°）	±10	±25	±50
分辨率（°）¹	0.005	0.01	0.02
重復性（°）	0.02	0.02	0.02
比例因子（°/V）²	4	10	25
非線性度（%）³	1	2.5	7
輸出電壓（V）	±2.5 或 0-5
輸出阻抗（Ω）	270，短路保護
通道	X 傾斜、Y 傾斜、溫度
Kz 系數（°/C，典型值）	10-20 角秒
Ks 系數（%/C，典型值）	0.03
時間常數（秒）	0.15
固有頻率（Hz）	10
電源	±2.5 輸出：+8 至 +24VDC 0-5 輸出：+10.5 至 +26.5 VDC 7mA，最大紋波 250mV，反極性保護
環境條件	-40°C 至 +85°C 工作和存儲溫度 0-90% 濕度
材料	玻璃電解傳感器，玻璃纖維印刷電路板

尺寸	4.05 × 0.92 × 0.62 英寸
特性	? 單軸和雙軸選項 ? ±2.5 VDC、0-5VDC 或 4-20mA 輸出選項 ? 測量繞兩個正交軸的旋轉 ? 垂直或水平設計
