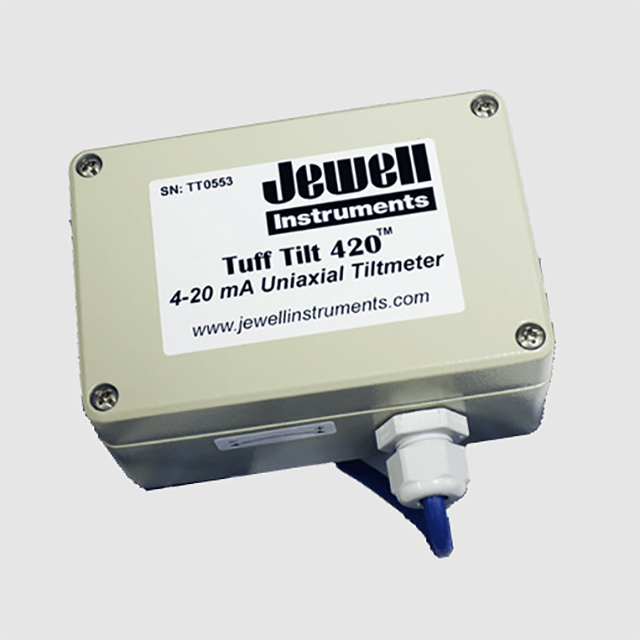

美國Jewell C904型測斜儀套件420

更新時間:2026-01-24

瀏覽量:665

品牌：美國Jewell
型號： C904型
描述：測斜儀套件420是我們郁金香（Tulip）4-20毫安測斜儀的成套版本。其堅固的鋁制外殼可為室內或室外使用提供機械及環境防護。這款單軸儀器采用電流環供電，因此可使用經濟實惠的雙線對通過長電纜進行測量。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Jewell C904型測斜儀套件420描述：

數據表  輪廓圖

測斜儀套件420是我們郁金香（Tulip）4-20毫安測斜儀的成套版本。其堅固的鋁制外殼可為室內或室外使用提供機械及環境防護。這款單軸儀器采用電流環供電，因此可使用經濟實惠的雙線對通過長電纜進行測量。它還利用內置熱敏電阻測量溫度。該儀器可用于監測傳送帶、吊桿、斜坡和機械設備的角度位置；進行天線傾斜誤差校正；以及跟蹤船舶、浮標、遙控潛水器（ROV）和拖魚（towfish）的俯仰角和橫滾角。

產品規格

	高增益	標準型	廣角型
角度范圍（°）	±10	±25	±50
分辨率（°）¹	0.005	0.01	0.02
重復性（°）	0.02	0.02	0.02
比例因子（°/mA）²	1.25	3.125	6.25
非線性度（%）³	1	2.5	7
輸出電壓（V）	4-20mA，2線電流環
通道	傾斜，熱敏電阻
Kz系數（°/℃，典型值）	10-20角秒
Ks系數（%/℃，典型值）	0.03
時間常數（秒）	0.15
固有頻率（Hz）	10
電源	(0.02安培 × R + 10伏直流電) < Vs < 29伏直流電
環境條件	-40至+85℃運行和存儲。IP65
材料	壓鑄鋁，噴漆
電纜	3米（10英尺），5芯 + 1整體屏蔽，PVC護套，鍍錫端頭
