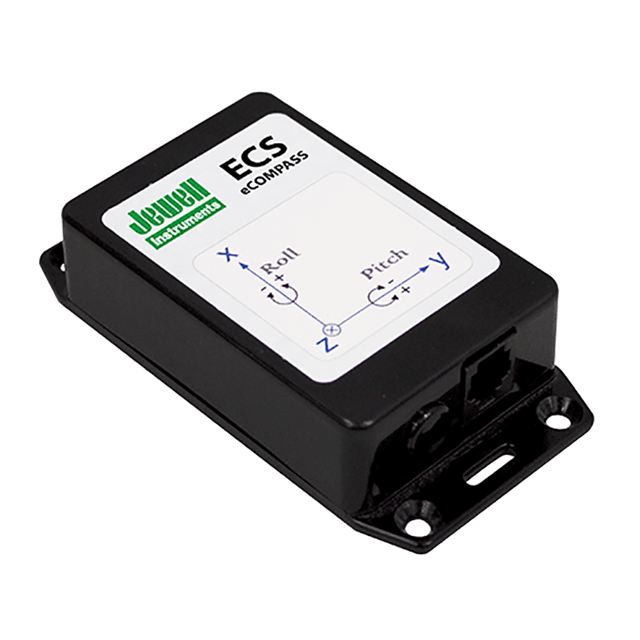

美國Jewell ECS eCompass系列數字羅盤

更新時間:2026-01-23

瀏覽量:623

品牌：美國Jewell
型號：ECS eCompass系列
描述：ECS數字羅盤代表了磁羅盤技術的技術。它結合了精密的三軸固態磁力計和堅固的二軸電解傾斜傳感器，能夠在廣泛的環境條件下提供準確的航向和傾斜測量。固件和信號處理算法經過三代指南針的改進和優化，旨在從現有傳...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Jewell ECS eCompass系列數字羅盤描述：

數據表  用戶指南  安裝快速指南

ECS數字羅盤代表了磁羅盤技術的技術。它結合了精密的三軸固態磁力計和堅固的二軸電解傾斜傳感器，能夠在廣泛的環境條件下提供準確的航向和傾斜測量。固件和信號處理算法經過三代指南針的改進和優化，旨在從現有傳感器數據中提供良好性能。

產品規格

精度（均方根）	±0.5°	典型值，傾斜 <35° 俯仰 <60°
重復性	±0.3°	無濾波
響應時間（毫秒）	36	最小值，無濾波
俯仰角范圍	±80°
傾斜范圍	±42°
更新速率（每秒測量次數）	27.5

精度	±0.3°	工廠校準
重復性	±0.20°	無濾波
范圍	±42°
穩定時間（秒）	0.5	無阻尼

供電電壓（V_{DD_）}	6 - 45V直流未穩壓 5.0V直流穩壓	最低4.9V直流
供電電流	工作：25mA 采樣：10mA 待機：2mA	典型值

工作溫度	-40° 至 105°C
存儲溫度	-50° 至 150°C
濕度	0-90%	非冷凝

外殼材料	（ABS）阻燃塑料UL94 VO 壓鑄鋁合金（360.1型）
印刷電路板尺寸	1.6英寸寬 × 3.0英寸長 × 0.6英寸高，高度為傾斜傳感器所需高度
印刷電路板安裝	4顆4號螺絲，間距1.4英寸×2.2英寸
重量	塑料：3.2盎司（90.7克）鋁：7.2盎司（204.1克）
連接器	8針單排0.1英寸摩擦接頭 6針RJ12模塊化插孔

信號類型	RS-232或RS-485
波特率（比特每秒）	2400、4800、9600、19200、38400或57600
字符格式	8位數據，無奇偶校驗，1位停止位
輸入緩沖區大小	110個字符
輸出緩沖區大小	110個字符
輸出格式	NMEA 0183和二進制
輸出數據速率	每分鐘1到1650條語句
工作模式	連續或采樣
角度單位	度、密位、弧度、16位整數

尺寸	5.43 × 2.38 × 1.22 英寸
特性	? 寬工作溫度范圍 ? 單電源供電 ? 提供RS-232和RS-485輸出 ? 系統內配置和測試 ? 塑料或鋁合金外殼可選
應用	? 無人駕駛車輛 ? 機器人技術 ? 氣象浮標 ? 天線定位 ? 海洋導航
