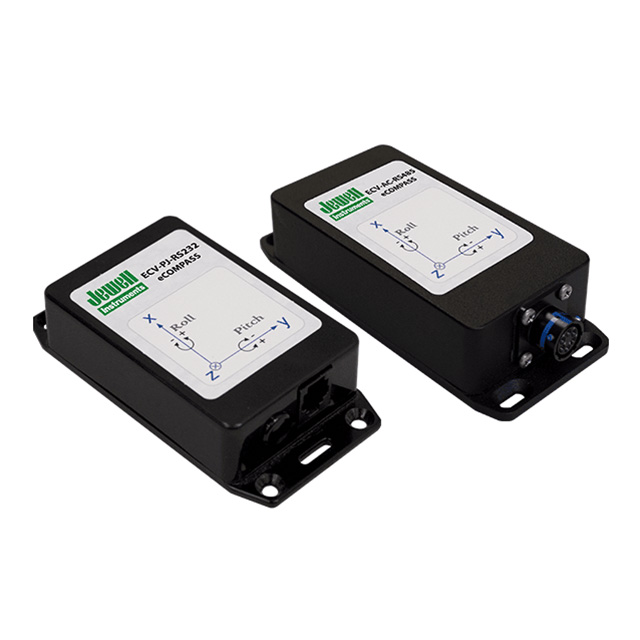

美國Jewell ECV eCompass系列三維電子羅盤

更新時間:2026-01-23

瀏覽量:633

品牌：美國Jewell
型號： ECV eCompass系列
描述：ECV eCompass 系列是一款三維電子羅盤，能在動態條件下提供穩定的方位角、俯仰和橫滾測量。作為我們 ECG 系列的增強版，ECV 包含全套精密三軸 MEMS 傳感器，以及可選的雙軸電解傾斜傳感...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Jewell ECV eCompass系列三維電子羅盤描述：

數據表  用戶指南  安裝快速指南

ECV eCompass 系列是一款三維電子羅盤，能在動態條件下提供穩定的方位角、俯仰和橫滾測量。作為我們 ECG 系列的增強版，ECV 包含全套精密三軸 MEMS 傳感器，以及可選的雙軸電解傾斜傳感器，實現近水平精度。高性能微控制器協調快速測量序列、傳感器校準調整、參考系平移、三角計算及信號處理，以提供準確的航向、俯仰和滾轉輸出。

產品規格

精度（均方根）¹	±0.5° ±3.0°	靜態，傾斜 <35° 傾角 <60° 動態，速率 <150°/秒
重復性	±0.3°	靜態，無濾波
響應時間（毫秒）	36	最小值，無濾波
傾角范圍	±80°
傾斜范圍	±90° 俯仰/±180° 橫滾
更新速率（每秒測量次數）	27.5

精度	±0.3°	工廠校準
重復性	±0.2°	無濾波
范圍	±90° 俯仰/±180° 橫滾	（±42°）僅電解傾斜
穩定時間（毫秒）	50	陀螺儀啟用

供電電壓（V_{直流_）}	7 - 45V直流未穩壓
供電電流（毫安）	工作：40 空閑：10 待機：0.5	典型值

工作溫度	-40° 至 105 °C	帶電解傾斜時為 -20°C
存儲溫度	-50° 至 150°C
濕度	0 - 90%	無冷凝
沖擊	200	最大水平方向（帶電解傾斜）

外殼材料	（ABS）阻燃塑料 UL94 VO 壓鑄鋁合金（360.1 型）
印刷電路板安裝	4 顆 #4 螺絲，間距 1.4″x 2.6″
連接器	8 針單排 0.1″ 摩擦接頭 6 針 RJ12 模塊化插孔

信號類型	RS-232 和 RS-485
波特率（比特/秒）	2400、4800、9600、19200 或 38400
字符格式	8 位數據，無奇偶校驗，1 位停止位
輸入緩沖區大小	110 個字符
輸出緩沖區大小	110 個字符
輸出格式	NMEA 0183 和二進制
輸出數據速率	每分鐘 1 至 1650 句
工作模式	連續或采樣
角度單位	度、密位、弧度、16 位整數

特性	? 動態性能 ? 高精度 ? 精確的工廠校準 ? 寬工作溫度范圍 ? 提供 RS232 和 RS485 輸出 ? 塑料或鋁合金外殼選項 ? 快速響應 ? 低功耗 ? 兩個獨立的串行通道 ? 系統內配置與測試
應用	? 無人駕駛車輛 ? 機器人技術 ? 平臺穩定 ? 挖掘機械
軟件	ECV 的功能由更新的 eCompass PC 軟件提供支持，該軟件簡化了工程驗證和集成任務。該軟件提供以下功能： ? 監控和更改羅盤設置 ? 執行磁校準 ? 捕獲選定的測量數據 ? 維護通信和設置日志
